4. 인스턴스 (Instances)

4. 인스턴스 (Instances)#

VirtOn의 인스턴스 관리 화면으로, 개별 인스턴스의 생명주기(Lifecycle)와 자원을 실시간으로 제어하는 핵심 기능을 담고 있습니다.

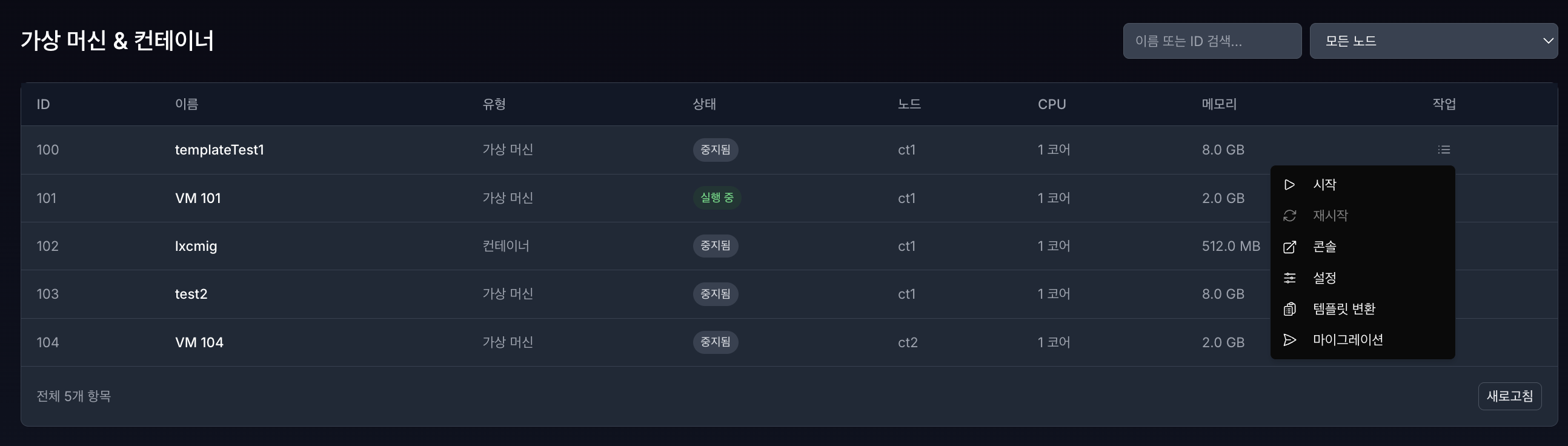

인스턴스 메인

4.1 가상 머신 & 컨테이너 목록 관리#

4.1.1 인스턴스 목록 조회#

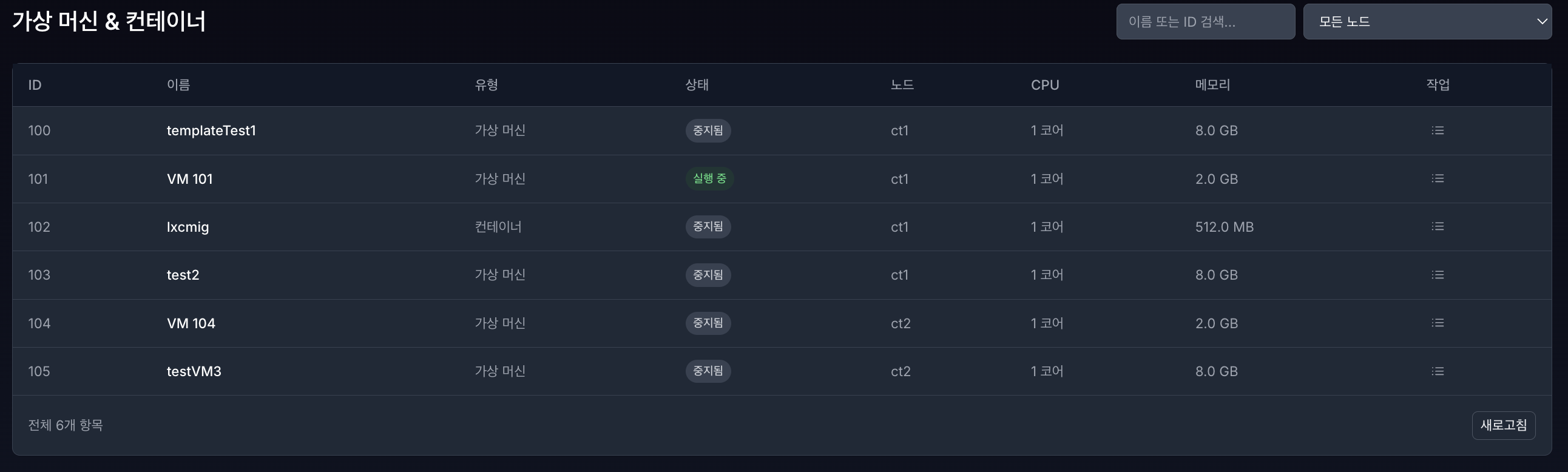

인스턴스 목록 조회

  • 현재 구성되어있는 클러스터 내에 모든 노드의 인스턴스 목록들을 조회 가능합니다. (ID, 이름, 유형, 상태, 할당 리소스)

4.1.2 인스턴스 검색 및 필터링#

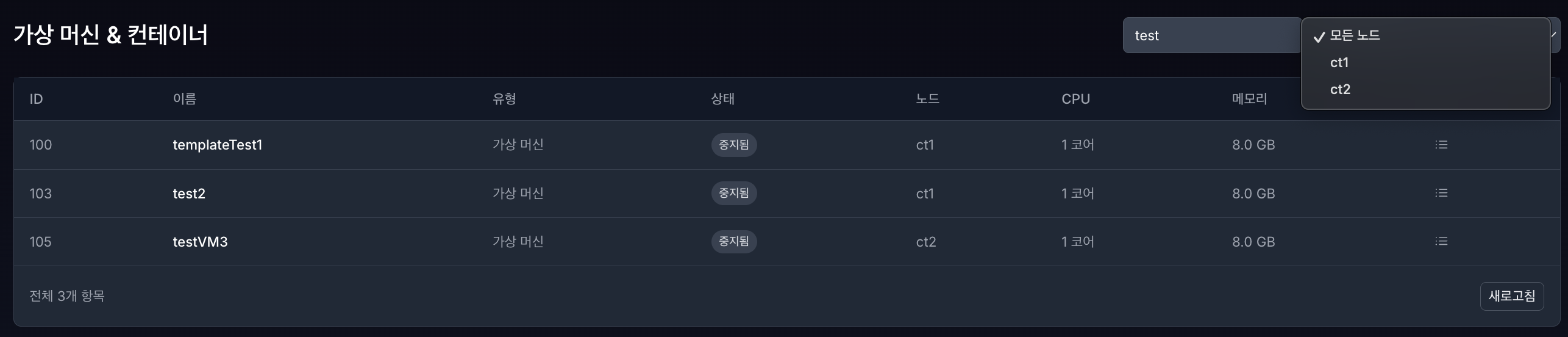

인스턴스 검색 및 필터링

  • 메인페이지 우측 상단에 인스턴스 이름을 입력하여 검색할 수 있으며, 현재 구성되어있는 클러스터의 노드를 필터링하여 검색할 수 있습니다.

4.1.3 전원제어#

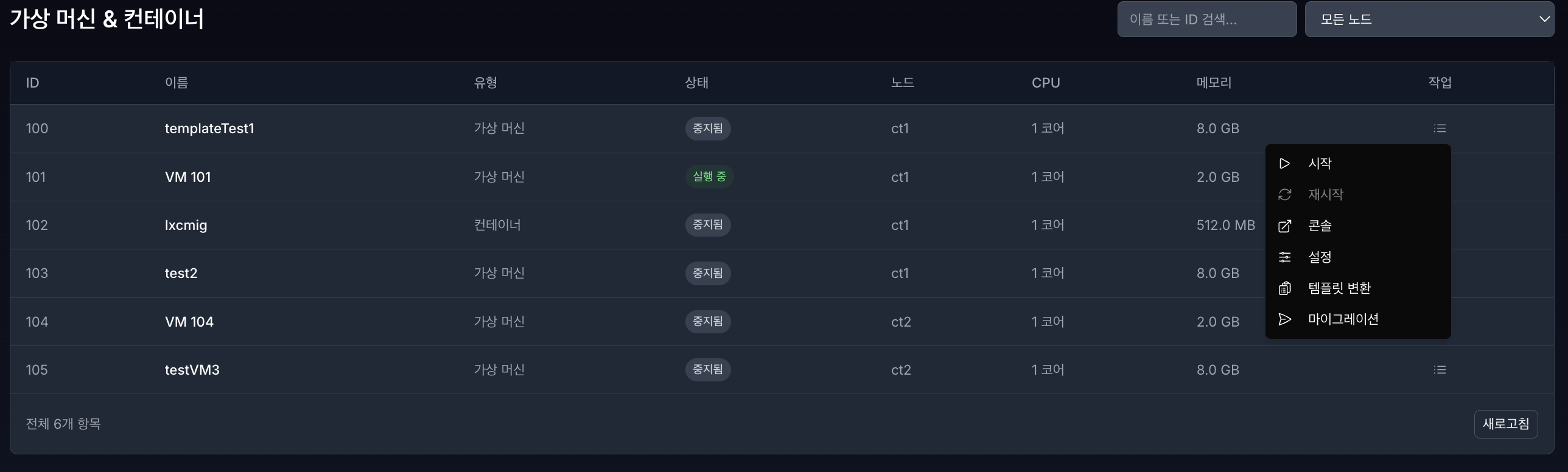

인스턴스 전원 제어

  • 제어하려는 가상머신 & 컨테이너 우측에 작업 목록 버튼을 클릭 하면 제어 메뉴가 표시됩니다. (시작, 중지, 재시작)

  • 시작 / 연결 / 중지: 인스턴스와의 콘솔 세션을 활성화하거나 안전하게 종료합니다.

  • 콘솔: 별도의 브라우저 창에서 콘솔을 실행하여 멀티태스킹 환경을 지원합니다.

  • 설정: CPU, 메모리 등 할당된 자원을 수정합니다.

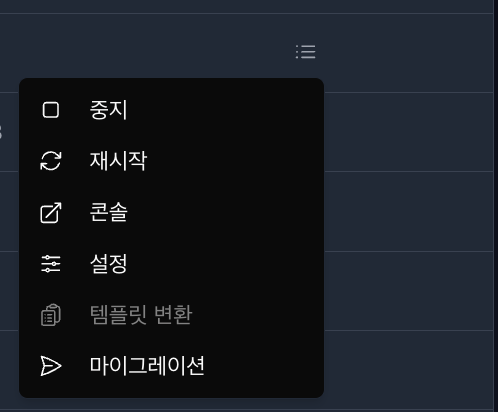

인스턴스 시작,중지

  • VM/CT 가 중지됨 상태일 때 → 시작, 재시작 비활성화

  • VM/CT 가 실행중 상태일 때 → 중지, 재시작 활성화

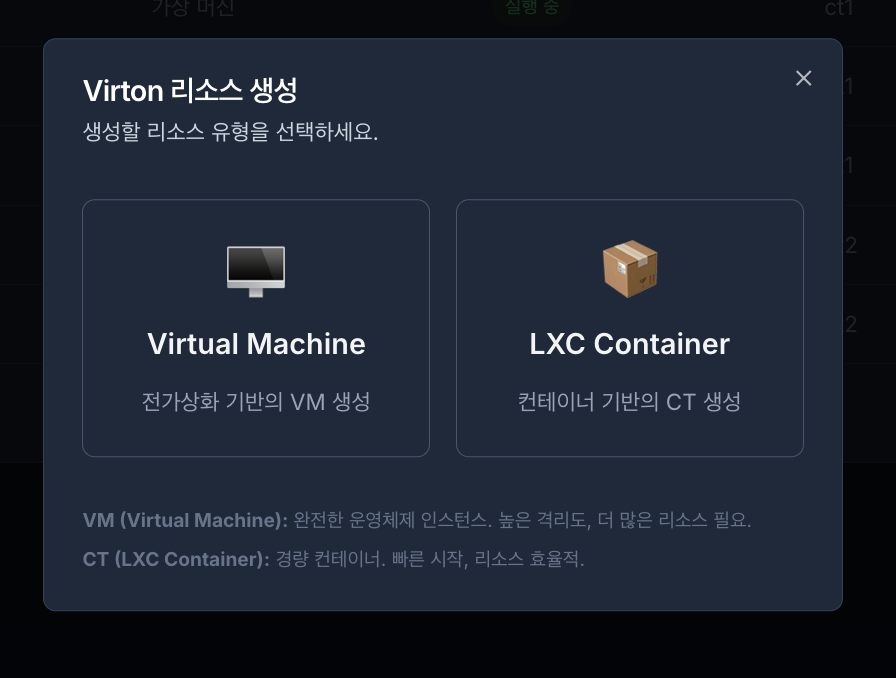

4.2 인스턴스 생성 (VM/CT 생성)#

인스턴스 생성

  • 우측 상단에 VM/CT 생성 버튼을 클릭하면 가상머신 또는 컨네이너를 선택 생성할 수 있는 창이 표시됩니다.

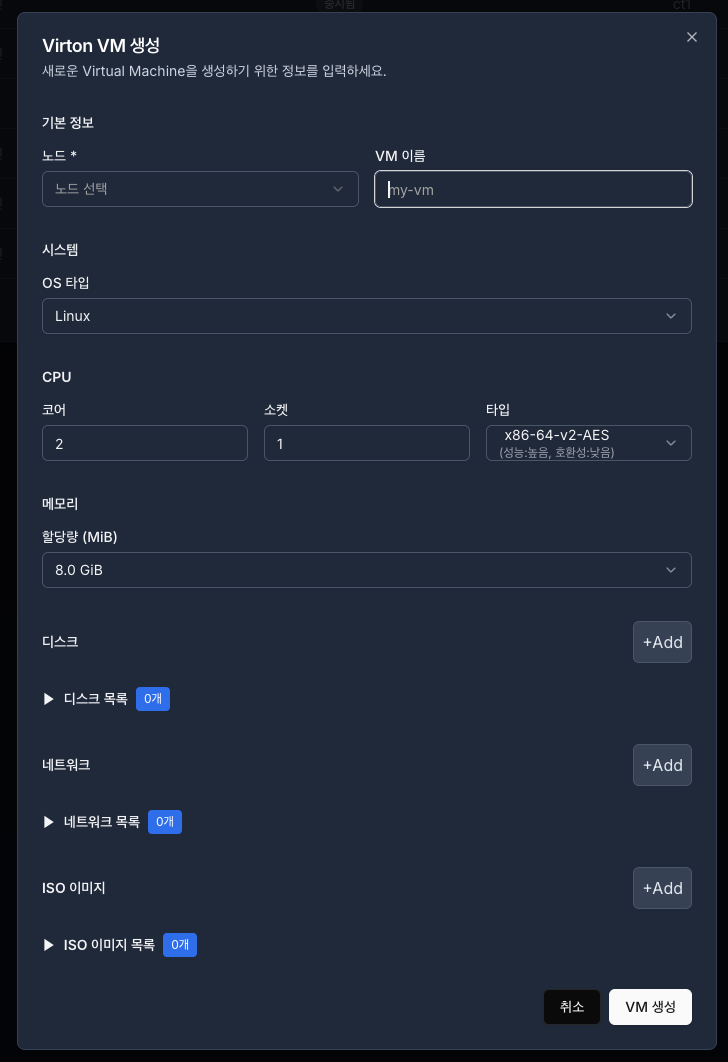

4.2.1 VM 생성 (Virtual Machine)#

인스턴스 생성vm

  • 노드: 가상 머신이 생성되고 구동될 물리적 서버 위치를 선택합니다.

  • VM 이름: 영문, 대소문자, 숫자, 하이픈(-)만 사용 가능하며, 이외 입력시 생성 제한됩니다.

  • OS 타입: 가상 머신에 설치할 운영체제의 종류(Linux, Windows 등)를 선택합니다. 이는 가상화 최적화 드라이버 설정의 기준이 됩니다.

  • CPU 설정:

    • 코어/소켓: 가상 머신에 할당할 물리적·논리적 프로세서 수를 지정합니다.

    • 타입: CPU의 명령어 세트를 선택합니다. (예: x86-64-v2-AES는 암호화 가속 기능을 지원하여 보안 성능을 향상시킵니다.)

  • 메모리: 가상 머신이 사용할 전용 RAM 용량을 설정합니다. 최소 512MiB 이상 설정을 권장합니다.

  • 리소스 리스트 (Disk, Network, ISO):

    • 디스크: 가상 머신의 저장 공간을 생성합니다. [+Add] 버튼을 통해 여러 개의 가상 디스크를 추가할 수 있습니다.

    • 네트워크: 가상 머신이 사용할 브리지(Bridge)와 VLAN 설정을 추가합니다. [+Add] 버튼으로 다중 네트워크 인터페이스 구성이 가능합니다.

    • ISO 이미지: 운영체제 설치를 위한 원본 이미지 파일을 선택합니다. [+Add] 버튼을 눌러 목록에서 업로드된 ISO 파일을 지정합니다.

4.2.2 CT 생성 (LXC Container)#

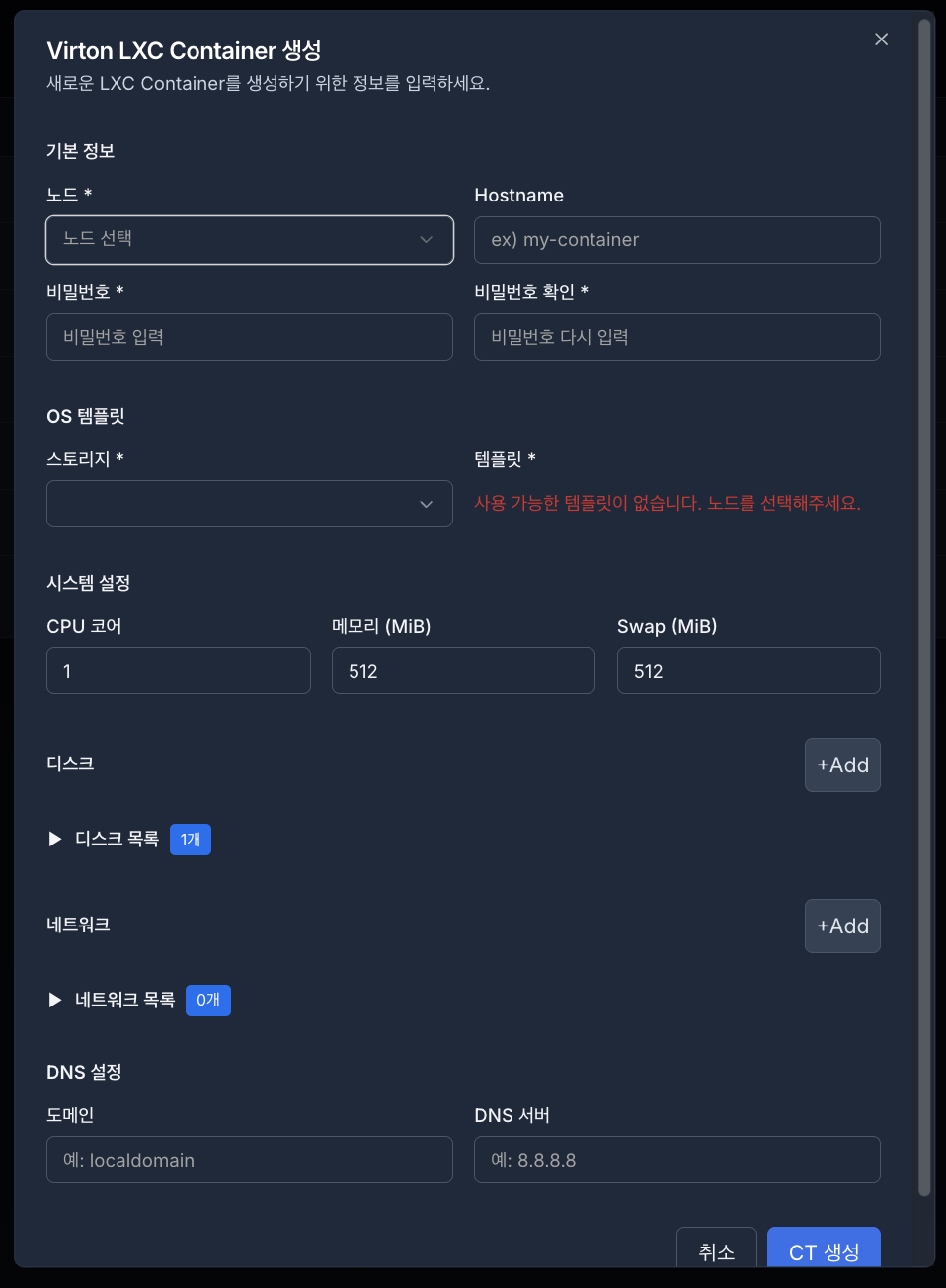

인스턴스 생성ct

  • 노드: 컨테이너가 생성되고 자원이 할당될 물리적 서버(노드)를 선택합니다.

  • Hostname: 영문, 대소문자, 숫자, 하이픈(-)만 사용 가능하며, 이외 입력시 생성 제한됩니다.

  • 비밀번호 / 비밀번호 확인: 컨테이너의 최상위 관리자(root) 계정에서 사용할 초기 비밀번호를 설정합니다. 보안 강화를 위해 두 입력 필드의 내용이 일치해야 하며, 정책에 따른 강력한 비밀번호 설정이 요구됩니다.

  • OS 템플릿:

    • 스토리지: 템플릿 파일이 저장되어 있는 저장소를 선택합니다.

    • 템플릿: 컨테이너 배포의 기반이 될 운영체제 이미지(Ubuntu, CentOS 등)를 선택합니다. 사용 가능한 템플릿이 없는 경우 사전에 업로드 또는 다운로드가 필요합니다.

  • 시스템 설정:

    • CPU 코어: 컨테이너가 사용할 CPU 코어 수를 지정합니다.

    • 메모리 / Swap: 컨테이너에 할당할 RAM 용량과 가상 메모리(Swap) 용량을 설정합니다.

  • 리스트 (Disk, Network):

    • 디스크: 컨테이너 내부에서 사용할 저장 공간을 구성합니다. [+Add] 버튼을 클릭하여 마운트 포인트나 추가 디스크 공간을 설정할 수 있습니다.

    • 네트워크: 가상 인터페이스와 네트워크 브리지 설정을 수행합니다. [+Add] 버튼을 통해 다중 네트워크 환경을 구성할 수 있습니다.

  • DNS 설정:

    • 도메인 / DNS 서버: 컨테이너가 외부 네트워크와 통신하거나 이름을 해석할 때 사용할 도메인 이름과 네임 서버 주소를 지정합니다.

4.3 인스턴스 상세 정보#

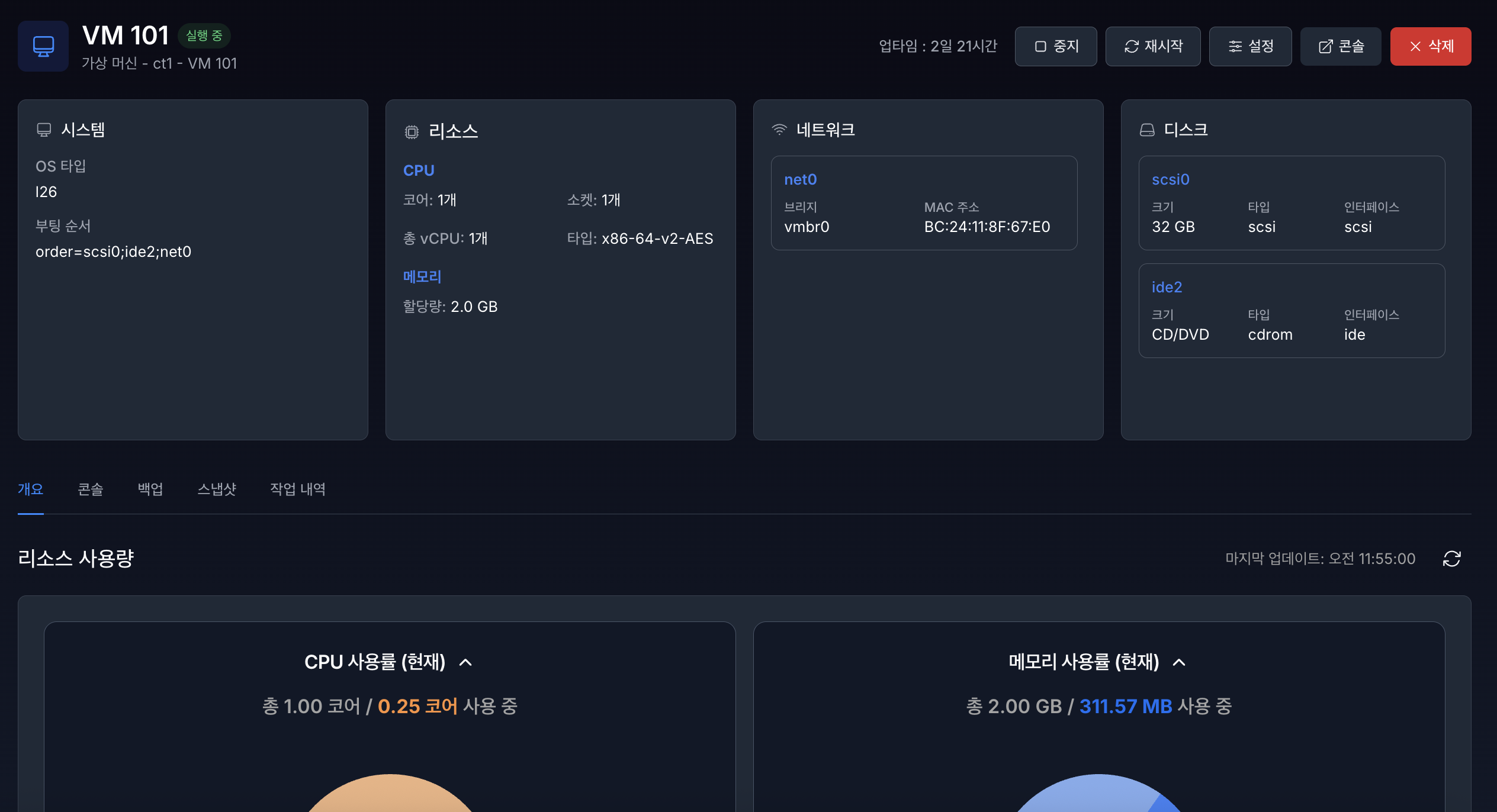

인스턴스 상세 정보

  • 해당 VM/CT 의 이름을 클릭하면 상세 페이지로 진입합니다.

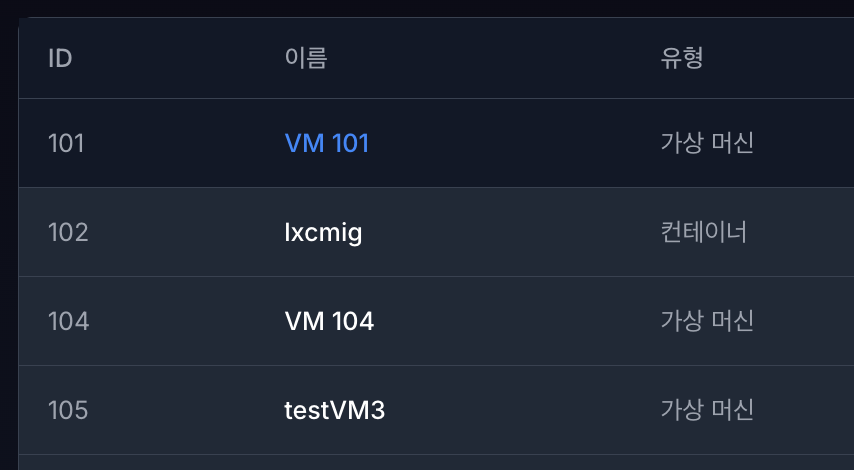

    인스턴스 이름

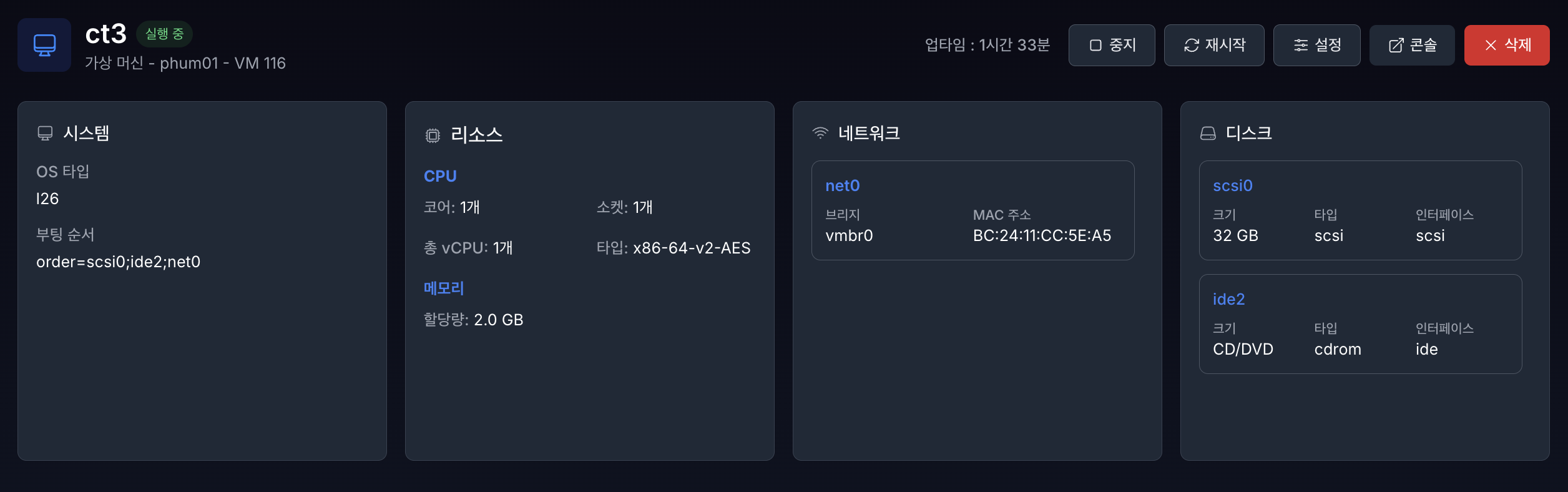

4.3.1 시스템 정보#

인스턴스 시스템정보

  • 상세 페이지에서 해당 VM/CT 시스템 정보 (OS, 부팅 순서), 리소스, 네트워크, 디스크 정보를 확인할 수 있습니다.

  • 인스턴스 제어 버튼: 상단 우측의 버튼을 통해 인스턴스의 상태를 관리합니다.

    • 중지/재시작: 인스턴스의 전원을 제어합니다.

    • 설정: CPU, 메모리 등 할당된 자원을 수정합니다.

    • 콘솔: 인스턴스 내부로 접속하기 위한 터미널 환경을 호출합니다.

    • 삭제: 해당 인스턴스와 관련 자원을 영구적으로 제거합니다.

  • 시스템: 운영체제(OS) 타입과 부팅 순서(Boot Order) 등 기본 구동 정보를 표시합니다.

  • 리소스: 할당된 CPU 코어 수, vCPU 수, 프로세서 타입(예: AES 암호화 가속 지원 여부) 및 메모리 용량을 표시합니다.

  • 네트워크: 인스턴스에 연결된 네트워크 인터페이스명, 브리지(vmbr), 고유한 MAC 주소 정보를 제공합니다.

  • 디스크: 가상 디스크의 식별자(scsi0 등), 용량, 인터페이스 타입을 표시합니다.

4.3.2 리소스 사용량 및 트렌드 (Monitoring)#

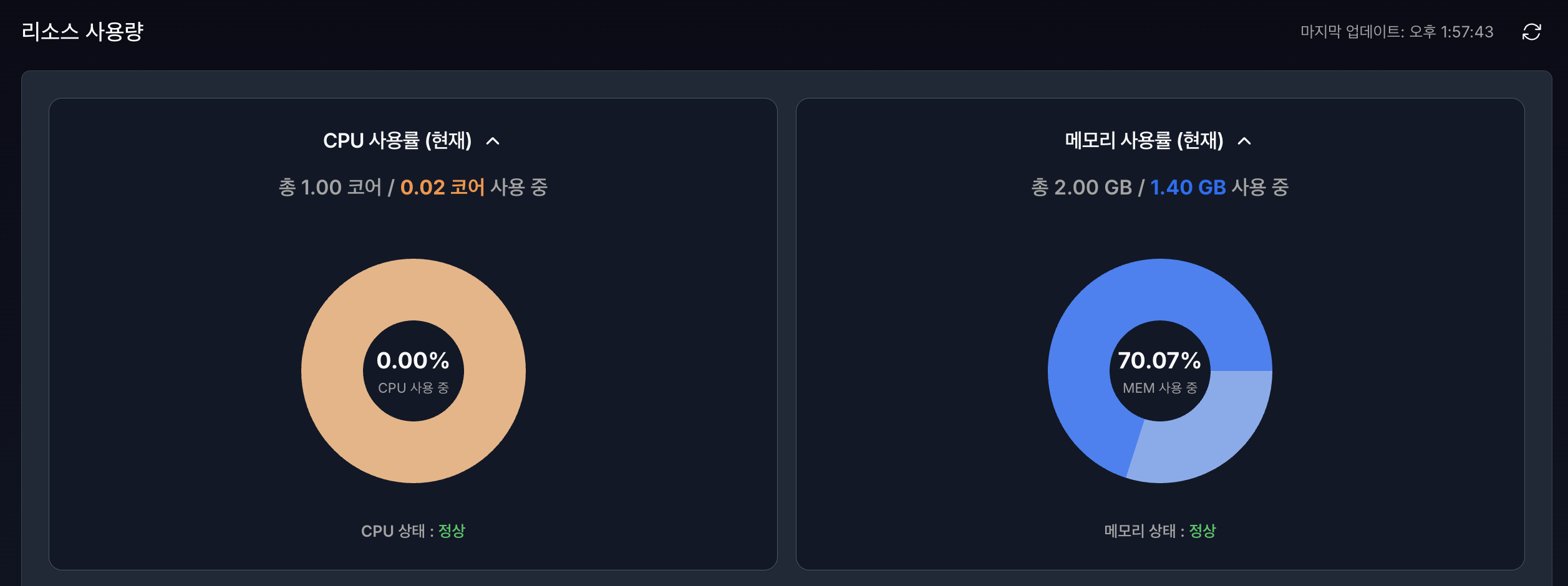

리소스 사용량

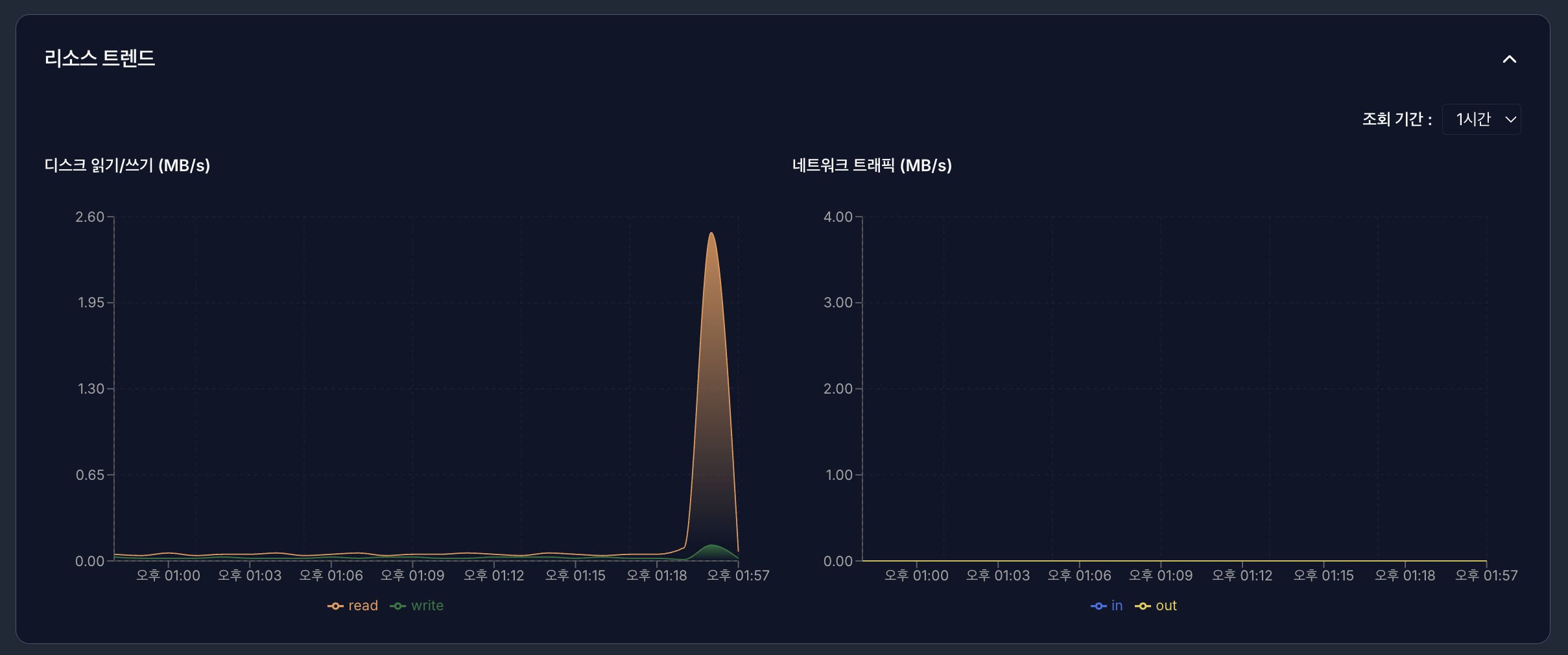

리소스 트렌드

  • 실시간 리소스 사용량 (Gauges):

    • CPU 사용률: 전체 할당량 대비 현재 사용 중인 CPU 코어 비중을 백분율(%)로 표시합니다.

    • 메모리 사용률: 전체 할당 메모리 중 현재 점유 중인 용량을 실시간으로 확인합니다.

    • 상태 표시: 자원 사용량이 안정적인 경우 ‘정상’ 상태로 표기되어 관리자의 빠른 판단을 돕습니다.

  • 리소스 트렌드 (Historical Charts):

    • 디스크 읽기/쓰기 (MB/s): 시간대별 디스크 입출력(I/O) 속도를 그래프로 나타내어 병목 현상을 파악합니다.

    • 네트워크 트래픽 (MB/s): 인입(In) 및 유출(Out) 트래픽의 변화 추이를 모니터링합니다.

    • 조회 기간 설정: 우측 상단의 드롭다운을 통해 최근 1시간 등 원하는 범위의 데이터를 필터링할 수 있습니다.

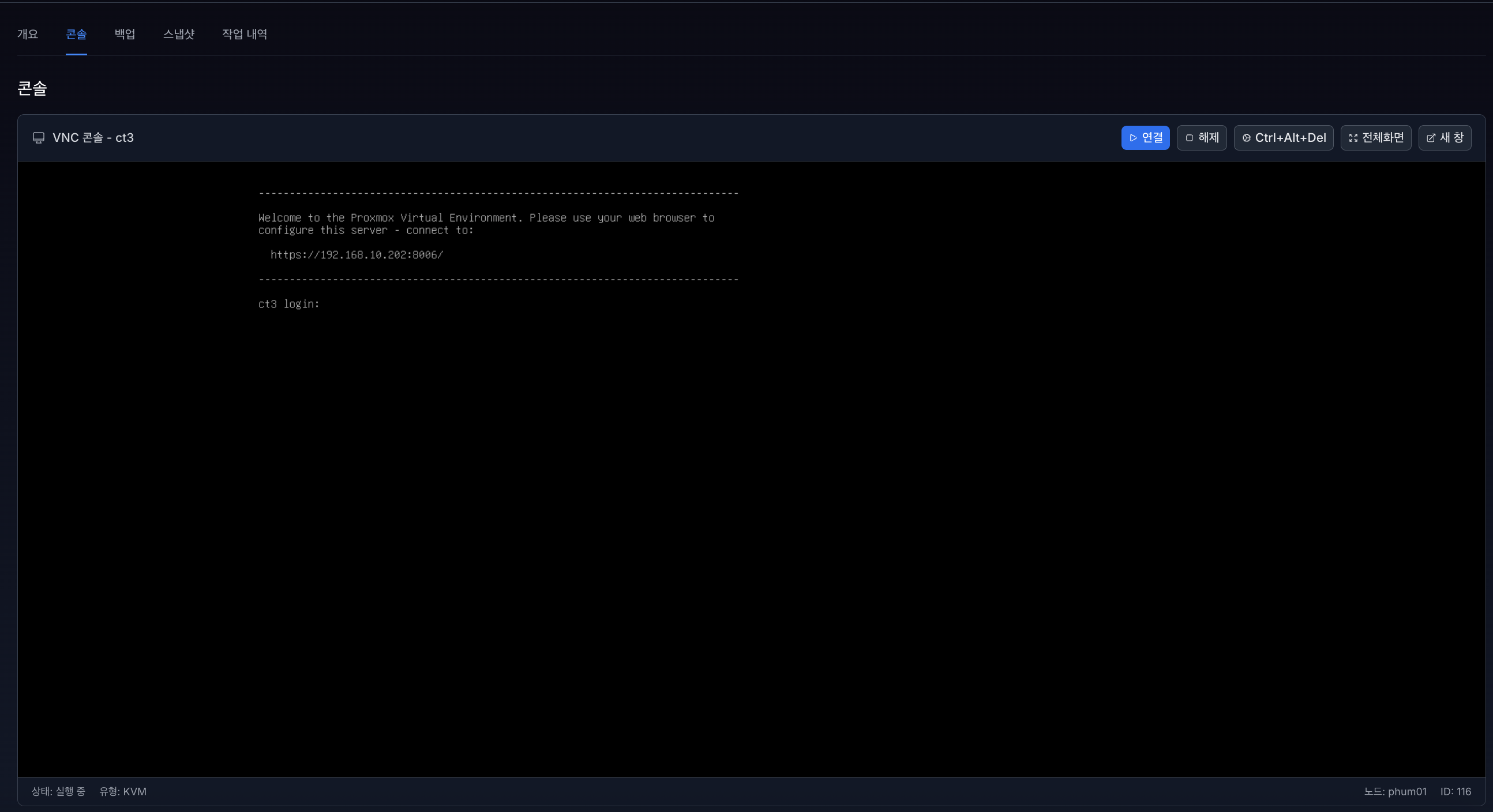

4.3.3 콘솔 접속 (Console)#

콘솔 접속

  • VNC 콘솔 연결: 표준 VNC(Virtual Network Computing) 프로토콜을 사용하여 웹 브라우저 내에서 가상 인스턴스의 데스크톱 또는 터미널 화면을 호출합니다.

  • 주요 제어 기능:

    • 연결 / 중지: 인스턴스와의 콘솔 세션을 활성화하거나 안전하게 종료합니다.

    • 재시작: 인스턴스를 재부팅 합니다.

    • 전체화면: 작업 화면을 전체화면으로 확대하여 가독성을 높입니다.

    • 새 창: 별도의 브라우저 창에서 콘솔을 실행하여 멀티태스킹 환경을 지원합니다.

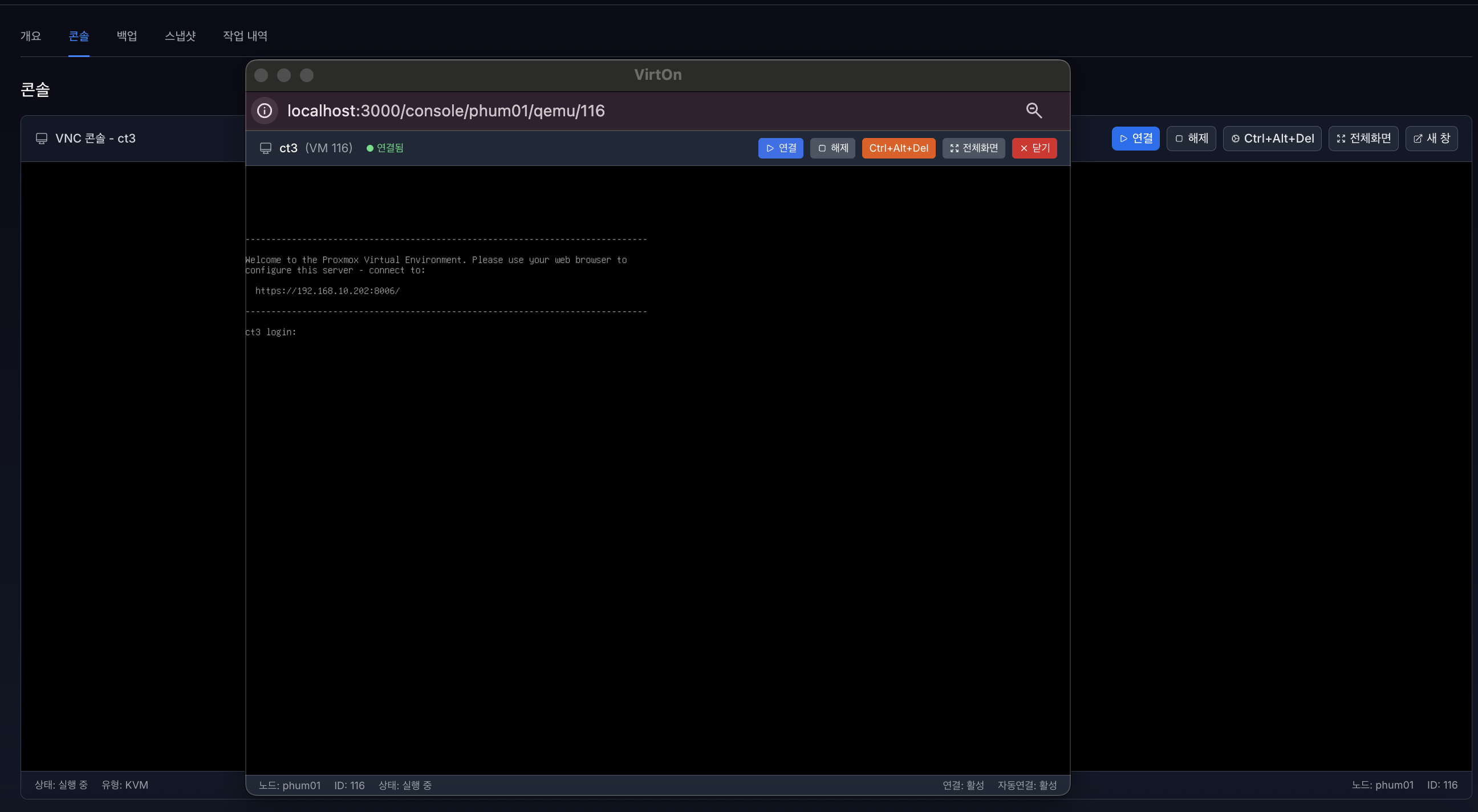

      콘솔 접속

    • 키 전송: 가상 환경에서 직접 입력하기 어려운 특수 키 조합(예: Ctrl+Alt+Del)을 전송하여 시스템 명령을 수행합니다.

  • 실시간 상태 표시: 콘솔 하단 바를 통해 해당 인스턴스의 실행 상태(Status), 가상화 유형(KVM/LXC), 소속 노드 및 고유 ID 정보를 실시간으로 확인할 수 있습니다.

4.3.4 백업#

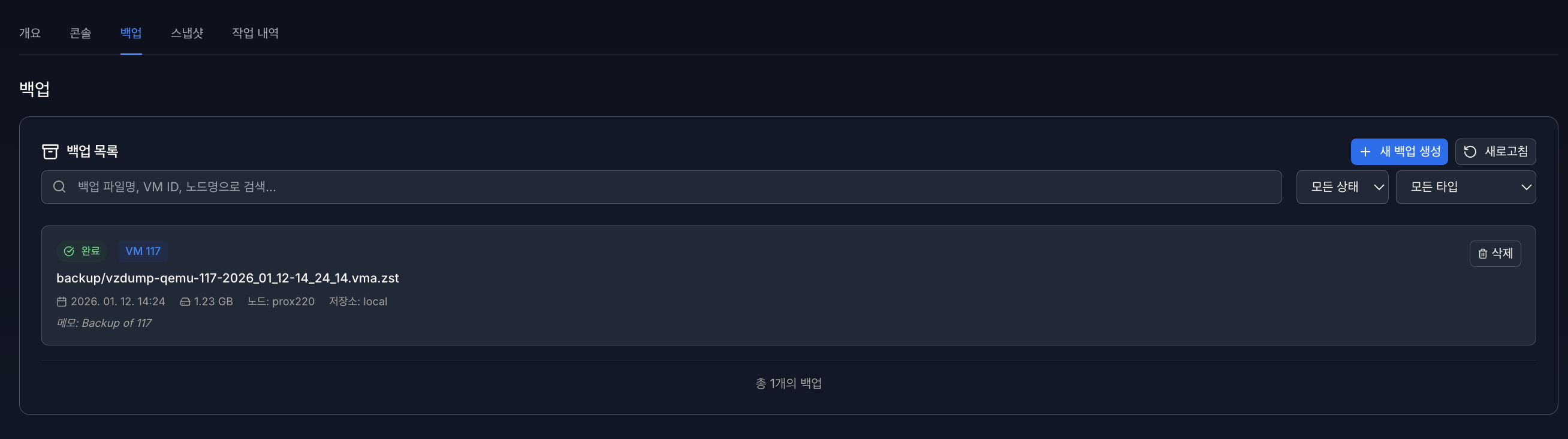

백업 메인

백업 기능은 가상 머신(VM) 또는 컨테이너(CT)의 현재 상태와 데이터를 별도의 저장 공간에 보관하여, 장애 발생 시 시스템을 신속하게 복구하기 위한 핵심 기능입니다.

  1. 백업 생성

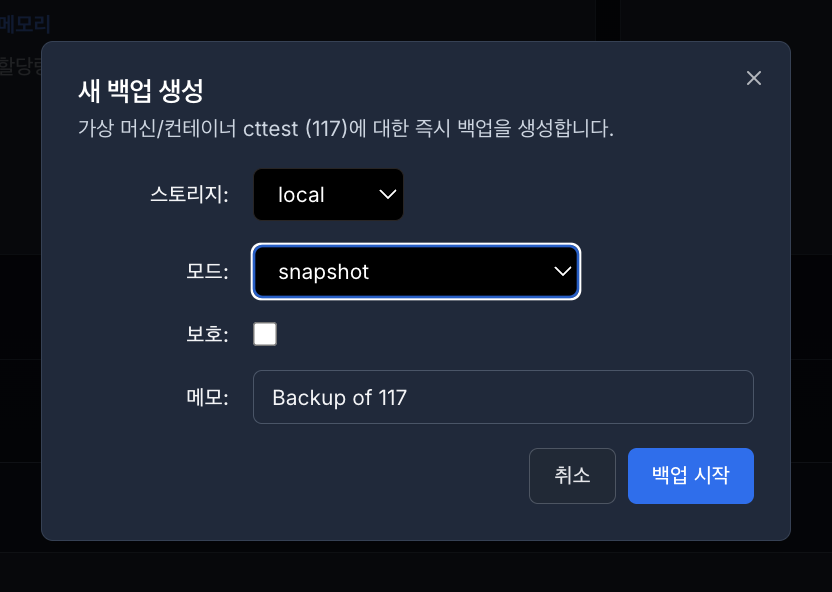

백업 생성

  • 스토리지: 백업 파일이 저장될 물리적 위치(예: local, nfs-storage 등)를 선택합니다.

  • 모드 (Mode): 백업 수행 방식을 선택합니다.

    • Snapshot: 인스턴스를 중단하지 않고 실시간으로 백업을 수행합니다.

    • Suspend/Stop: 인스턴스를 일시 정지하거나 종료한 후 백업하여 데이터 정합성을 극대화합니다.

  • 보호 (Protection): 해당 체크박스를 선택하면 백업 파일이 실수로 삭제되는 것을 방지합니다.

  • 메모 (Note): 백업 파일에 대한 식별 정보나 설명을 입력하여 추후 복구 시 참고 자료로 활용합니다.

  • 인스턴스 타입 선택: 백업 대상의 유형(VM(QEMU) 또는 Container(LXC))을 지정하여 필터링된 목록에서 대상을 선택할 수 있습니다.

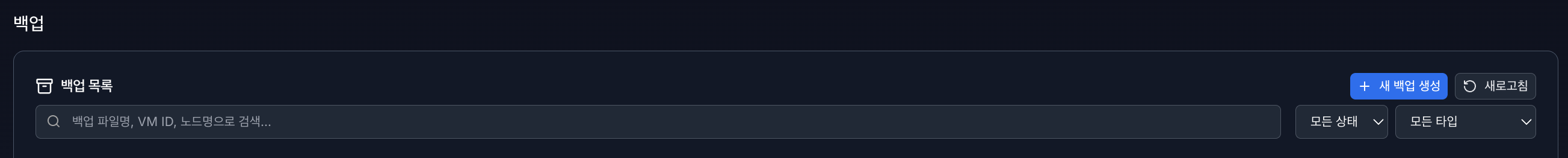

  1. 백업 목록 및 상태 관리

백업 상태관리

  • 백업 목록 조회: 백업 파일명, 대상 VM ID, 소속 노드 및 저장소 정보를 한눈에 확인합니다.

  • 검색 및 필터링: * 검색창: 파일명이나 VM ID를 입력하여 특정 백업본을 빠르게 찾습니다.

    • 상태 필터: ‘완료’, ‘실패’, ‘진행 중’ 상태별로 목록을 분류하여 관리 효율성을 높입니다.

    • 타입 필터: VM 또는 컨테이너별 백업 내역을 구분하여 조회합니다.

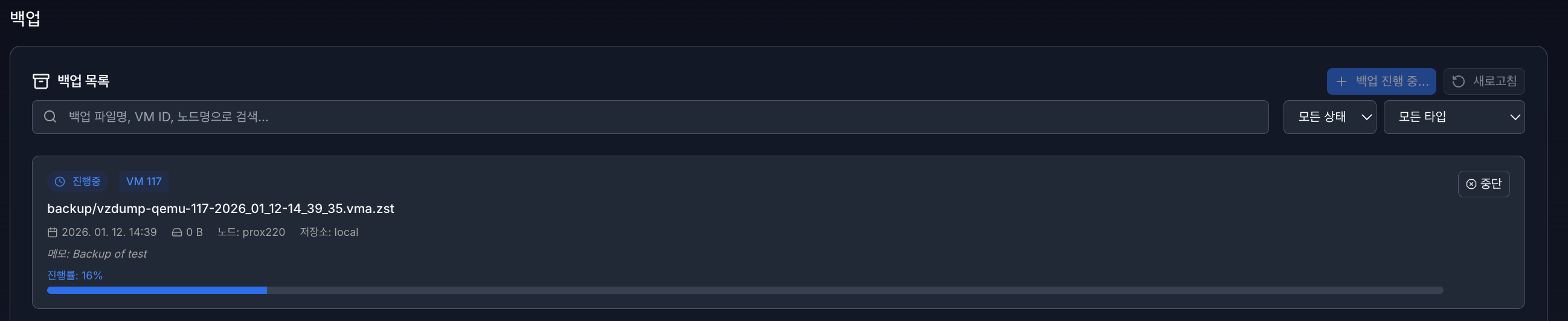

백업 진행중

  • 진행 상태 표시: 백업이 수행 중인 경우, 실시간 진행률(%)과 상태바를 통해 작업 완료 예상 시점을 파악할 수 있습니다. 필요한 경우 ‘중단’ 버튼을 눌러 작업을 즉시 멈출 수 있습니다.

4.3.5 스냅샷#

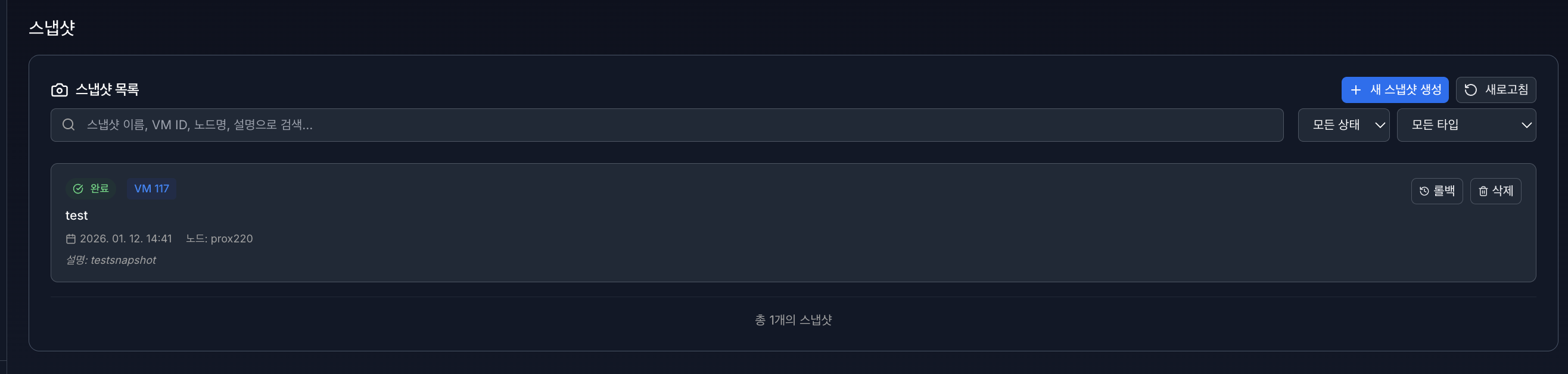

스냅샷 메인

스냅샷 기능은 특정 시점의 가상 머신(VM) 또는 컨테이너(CT) 상태를 그대로 보존하여, 설정 오류나 시스템 장애 발생 시 저장된 시점으로 즉시 되돌릴 수 있는 기능을 제공합니다.

  1. 스냅샷 생성

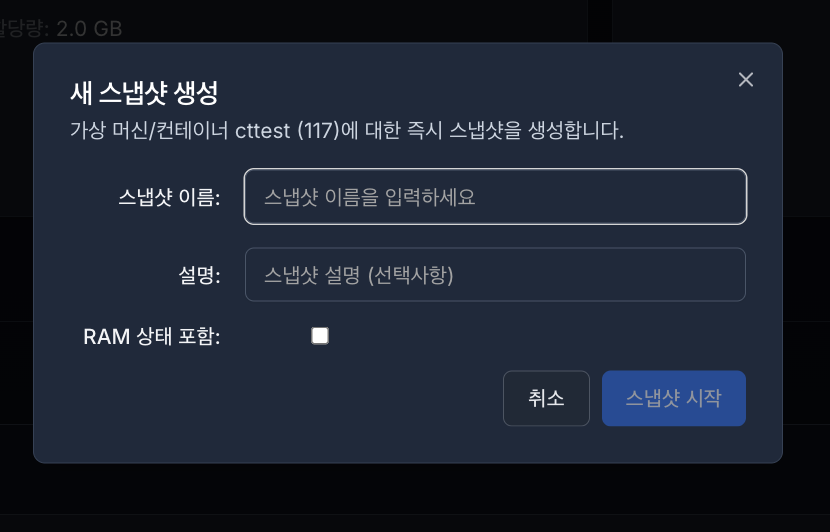

스냅샷 생성

  • 스냅샷 이름: 스냅샷을 식별하기 위한 명칭을 입력합니다. (예: before_update, stable_config 등)

  • 설명 (선택사항): 스냅샷 생성 이유나 당시의 시스템 상태에 대한 추가 정보를 기록하여 관리의 편의성을 높입니다.

  • RAM 상태 포함: 이 옵션을 선택하면 가상 머신의 디스크 데이터뿐만 아니라 현재 실행 중인 메모리(RAM) 상태까지 함께 저장합니다.

    • 체크 시: 복구 후 전원을 켤 필요 없이 작업 중이던 상태 그대로 즉시 실행됩니다.

    • 미체크 시: 디스크 상태만 저장되며, 복구 후에는 시스템을 새로 부팅해야 합니다.

  1. 스냅샷 목록 및 제어

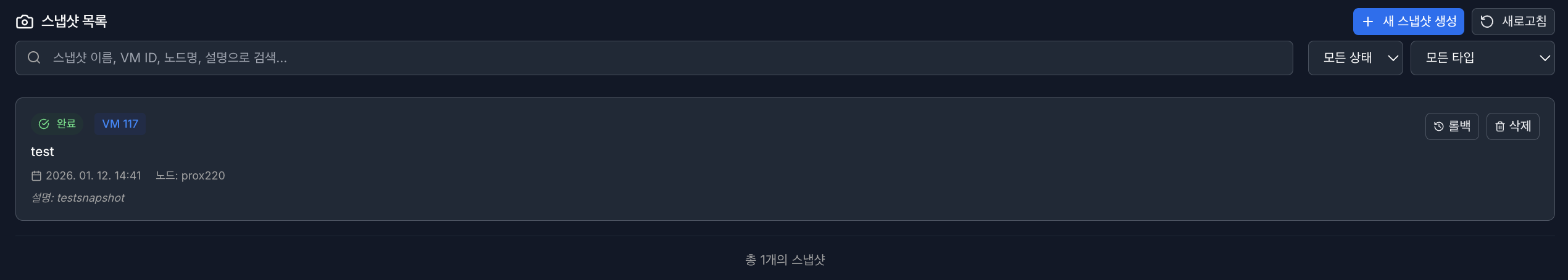

    스냅샷 메인

  • 스냅샷 목록 조회: 스냅샷 이름, 생성 일시, 소속 노드 및 설명 정보를 확인합니다.

  • 상태 표시: 현재 인스턴스가 어떤 스냅샷 지점에 있는지, 혹은 스냅샷 생성 이후 얼마나 변경되었는지를 시각적으로 파악할 수 있습니다.

  • 주요 작업 버튼:

    • 롤백 (Rollback): 선택한 스냅샷 시점으로 가상 자원의 상태를 되돌립니다. 현재의 모든 변경 사항은 사라지고 스냅샷 시점의 데이터로 덮어씌워집니다.

    • 삭제 (Remove): 저장된 스냅샷 파일을 영구적으로 제거하여 스토리지 공간을 확보합니다.
